YAW-300B全自動壓力試驗機
- 價格：???
- 型號：???YAW-300B
一、簡介
測控系統采用高精度數字伺服閥，具有力閉環控制功能，能夠實現等載荷速率加載或等應力速率加載，控制精度高，可靠性好，完全滿足GB/T 17617《水泥膠沙強度檢驗方法（ISO方法）》要求，采用微機實現電子測量、自動完成抗壓強度試驗，自動計算和打印報告, 廣泛應用于建筑行業和水泥生產企業。
二、 液壓系統
油箱內的液壓油通過電機帶動高壓泵進入油路，流經單向閥、高壓濾油器、壓差閥組、伺服閥，進入油缸。計算機發出控制信號到伺服閥，控制伺服閥的開口和方向，從而控制進入油缸的流量，實現等速試驗力的控制。
三、 測力系統
l 采用高精度放大器及A/D轉換器，全程不分檔，實時顯示載荷、峰值、加載速度及強度；
l 采用PID閉環控制策略實現恒速加載，實時顯示加載曲線
l 自動間隔計時和連續試驗；
l 查詢、打印試驗結果靈活方便；
四、軟件描述

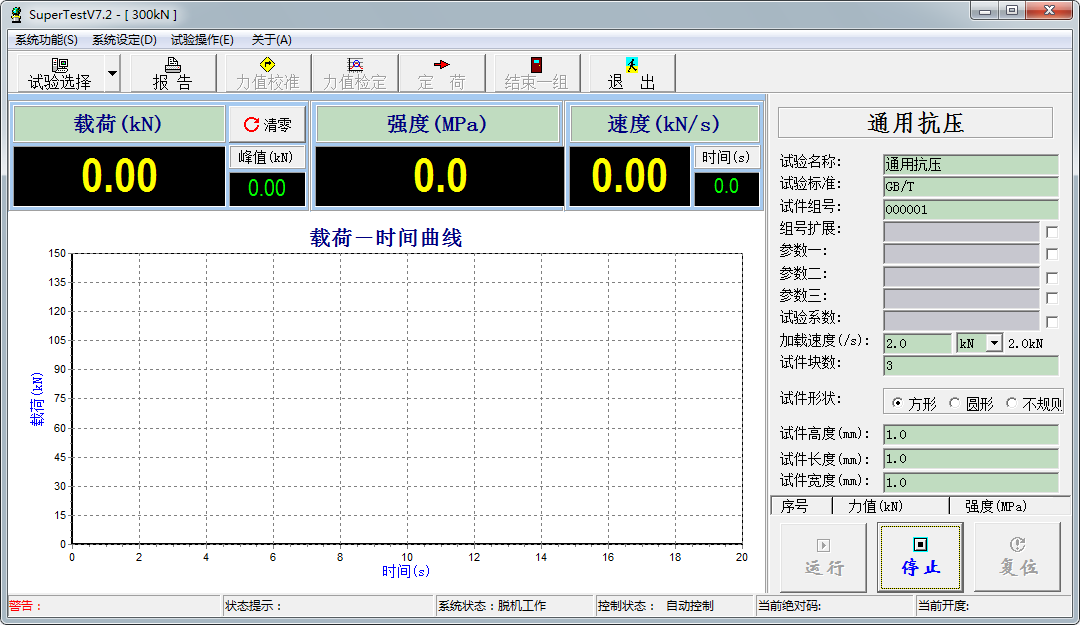

（1）主界面
（2）結果查詢
（3）報表模版
五、安全保護裝置
當試驗力超過最大試驗力的3%時，過載保護，油泵電機停機。
當活塞升起達到上極限位置時，限位保護，油泵電機停機。
六、 主要性能技術指標
|
名稱 |
參數 |
|
最大試驗力（kN） |
300 |
|
試驗力測量范圍（kN） |
20-300 |
|
試驗力示值相對誤差 |
＜ 示值的±1% |
|
上下壓板間距 |
250 |
|
活塞行程 |
80 |
|
立柱間距 |
120 |
|
壓盤尺寸 |
Φ155 |
|
主機外形尺寸 |
900*460*150 |
|
電機功率（kW） |
0.75 |
|
總重量 |
450 |
七、出廠標準配置清單
|
名稱 |
數量 |
備注 |
|
試驗機主機 |
1臺 |
含油缸、電機、油泵、伺服閥 |
|
計算機 |
1臺 |
聯想品牌商用機 |
|
打印機 |
1臺 |
噴墨式 |
|
測控系統 |
1臺 |
---------- |
|
力傳感器 |
1只 |
----------- |
|
電器控制系統 |
1套 |
----------- |
|
上下壓盤 |
1套 |
----------- |
|
說明書\合格證\裝箱單 |
1套 |
----------- |
八、 技術情報和資料的保密
1. 本技術方案屬于我公司技術資料，用戶應對我方提供的技術情報和資料承擔保密義務，不論本方案是否采用，本條款長期有效；
2. 我方對用戶提供的技術情報和資料亦應承擔保密義務。
